کابلکشی شبکه؛ پایه ارتباط پایدار در زیرساخت سازمانی
کابلکشی شبکه یکی از مهمترین مراحل اجرای زیرساخت ارتباطی است. طراحی مسیر مناسب، انتخاب کابل استاندارد، رعایت فاصله از کابلهای برق، آرایش صحیح رک و انجام تست نهایی باعث میشود شبکه در بلندمدت پایدار، قابل توسعه و عیبیابی آن سادهتر باشد.
کابلکشی شبکه چیست؟
کابلکشی شبکه به مجموعه مسیرها و اتصالات فیزیکی گفته میشود که تجهیزات مختلف یک مجموعه را به یکدیگر متصل میکنند. کامپیوترها، تلفنهای تحت شبکه، اکسس پوینتها، دوربینها، پرینترها و سایر تجهیزات از طریق این زیرساخت به شبکه متصل میشوند.
کیفیت این بخش فقط به نوع کابل وابسته نیست. مسیر عبور کابل، نحوه نصب، کیفیت سوکتها و کیستونها، پچ پنل، آرایش رک، طول مسیر و حتی نحوه لیبلگذاری میتوانند بر عملکرد نهایی شبکه تأثیر بگذارند.
در یک پروژه استاندارد، قبل از شروع کابلکشی باید نیازهای فعلی و برنامه توسعه آینده بررسی شود تا زیرساخت با افزایش کاربران یا اضافه شدن تجهیزات جدید نیازمند دوبارهکاری گسترده نباشد.
مراحل اجرای کابلکشی شبکه استاندارد
بررسی نیاز و نقشه مجموعه
تعداد کاربران، نقاط شبکه، محل تجهیزات، رکها، اکسس پوینتها و مسیرهای احتمالی توسعه بررسی میشوند.
طراحی مسیر کابلها
مسیر مناسب برای ترانک، سینی کابل یا داکت انتخاب شده و فاصله مناسب از کابلهای برق و منابع نویز در نظر گرفته میشود.
انتخاب کابل مناسب
نوع کابل براساس سرعت موردنیاز، شرایط محیط، طول مسیر و تجهیزات مورد استفاده انتخاب میشود.

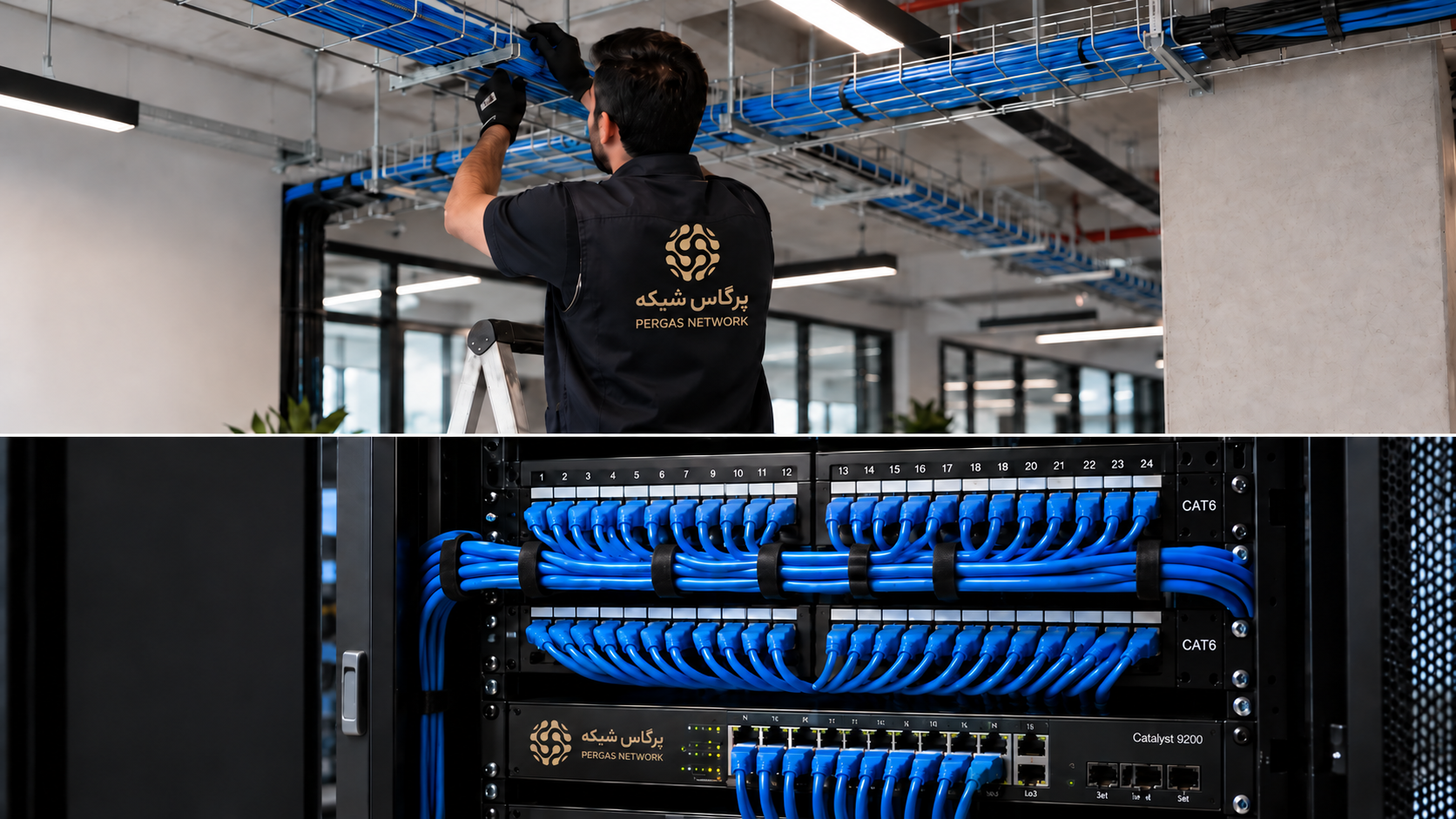

اجرای کابلکشی
کابلها بدون فشار و خمشدگی نامناسب از مسیر طراحیشده عبور داده شده و در نقاط تعیینشده خاتمه پیدا میکنند.

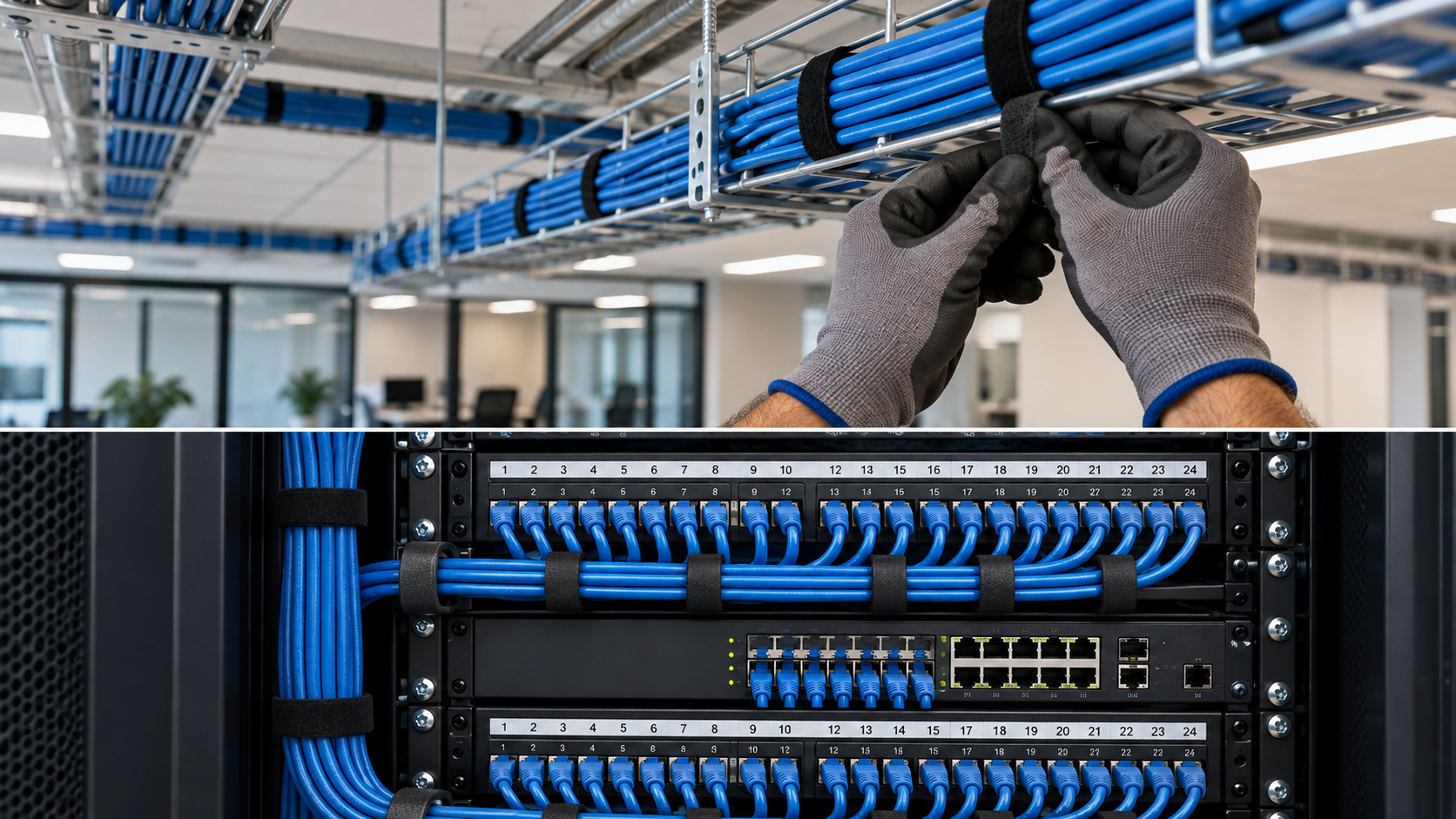

نصب رک و پچ پنل
کابلهای ورودی داخل رک روی پچ پنل قرار گرفته و مدیریت کابلها برای دسترسی و نگهداری آسان انجام میشود.
تست و مستندسازی
مسیرها تست، شمارهگذاری و ثبت میشوند تا نگهداری و عیبیابی شبکه در آینده سریعتر انجام شود.
انتخاب کابل مناسب برای شبکه
انتخاب کابل باید براساس سرعت شبکه و شرایط پروژه انجام شود. استفاده از کابل با رده بالاتر همیشه به معنی عملکرد بهتر نیست؛ سایر اجزای مسیر مانند کیستون، پچ پنل و پچ کورد نیز باید با همان استاندارد سازگار باشند.
| نوع کابل | کاربرد معمول | نکته مهم |
|---|---|---|
| Cat6 | شبکههای اداری و سازمانی | انتخاب مناسب برای بسیاری از پروژههای امروزی |
| Cat6A | شبکههای با پهنای باند بالاتر | برای زیرساختهایی که توسعه آینده مهم است |
| فیبر نوری | مسیرهای طولانی و لینکهای پرسرعت | مناسب ارتباط بین رکها، طبقات و ساختمانها |
اشتباهات رایج در کابلکشی شبکه
- عبور کابل شبکه در مجاورت کابلهای برق بدون رعایت فاصله مناسب
- استفاده از کابل، کیستون یا پچ پنل بیکیفیت
- خم کردن بیش از حد کابل یا اعمال کشش زیاد هنگام نصب
- نبود لیبل و شمارهگذاری روی کابلها و پورتها
- استفاده از مسیرهای شلوغ بدون پیشبینی توسعه آینده
- آرایش نامناسب کابلها داخل رک
- تحویل پروژه بدون انجام تست و تهیه مستندات
تست کابلکشی شبکه چرا اهمیت دارد؟
ظاهر سالم کابل به معنی عملکرد صحیح مسیر نیست. وجود اشکال در پانچ کیستون، جابهجایی زوجها، قطعی مسیر یا کیفیت نامناسب اتصالات میتواند باعث ایجاد اختلال در ارتباط شود.
تست نهایی کمک میکند مشکلات قبل از تحویل پروژه شناسایی شوند. در پروژههای حرفهای، نتایج تست و شماره هر لینک در مستندات شبکه ثبت میشود تا در آینده بتوان مسیر هر پورت را بهسرعت شناسایی کرد.
برای مطالعه بیشتر درباره تست و عیبیابی کابلهای شبکه میتوانید به منابع تخصصی Fluke Networks مراجعه کنید.
مطالب مرتبط با زیرساخت شبکه
برای آشنایی کاملتر با زیرساخت میتوانید مقاله خدمات پسیو شبکه و همچنین مقاله تفاوت شبکه اکتیو و پسیو چیست؟ را مطالعه کنید. برای مشاهده خدمات اجرایی نیز به صفحه خدمات شبکه مراجعه کنید.
سوالات متداول کابلکشی شبکه
برای شبکه اداری چه کابلی مناسب است؟
انتخاب کابل به سرعت موردنیاز و شرایط پروژه بستگی دارد، اما Cat6 و Cat6A از گزینههای رایج در شبکههای سازمانی هستند.
آیا کابل شبکه باید از کابل برق جدا باشد؟
بله. برای کاهش اثر نویز و مشکلات احتمالی بهتر است فاصله مناسب و مسیر جداگانه برای کابلهای شبکه در نظر گرفته شود.
آیا شبکه قدیمی را میتوان دوباره استفاده کرد؟
پس از بررسی و تست کابلهای موجود میتوان مشخص کرد کدام مسیرها قابل استفاده و چه قسمتهایی نیازمند تعویض هستند.
جمعبندی
کابلکشی شبکه یکی از اصلیترین بخشهای زیرساخت پسیو است و کیفیت اجرای آن مستقیماً بر عملکرد، پایداری و امکان توسعه شبکه در آینده تأثیر دارد.
طراحی صحیح مسیر، انتخاب کابل مناسب، آرایش اصولی رک، لیبلگذاری و انجام تست نهایی باعث میشود شبکه در بلندمدت قابل مدیریتتر باشد و هزینه نگهداری و عیبیابی کاهش پیدا کند.
